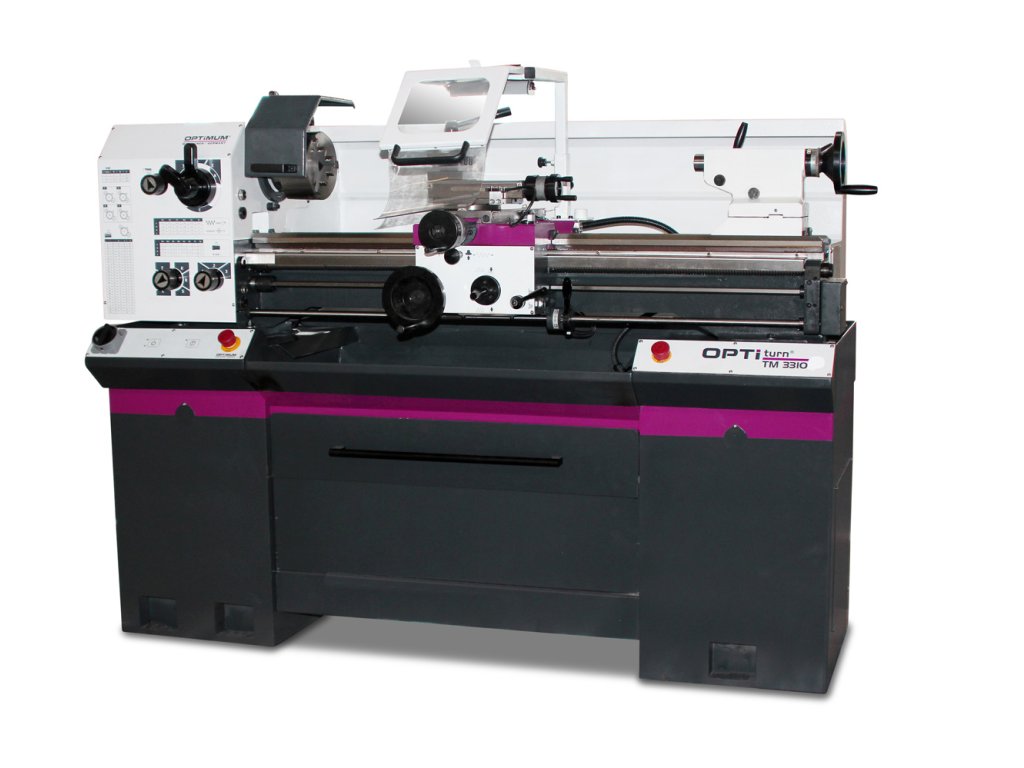

Soustruh OPTIturn TM 3310 D
Kód: 3403025Detailní popis produktu
- Kalené a broušené vodicí dráhy osy Z
- Přesné zpracování suportů
- Elektrické díly DC 24 V
- Hlavní motor s elektrickou brzdou a ochranným jističem
- Zaručená házivost čela vřetene <0,015 mm
- Hladký chod posuvové převodovky díky ozubeným kolům běžícím v olejové lázni
- Kalené hlavní vřeteno uložené v nastavitelných přesných kuželíkových ložiskách.
- Pravý / levý chod lze přepínat na podélném suportu
- Dvoukanálová bezpečnostní elektronika
- Ruční kola s jemně nastavitelnou stupnicí 0,04 / 0,02 mm
- Bezpečnostní ruční kola v ose X a Z dle normy EN 23125
- Ovládací páka na podélném suportu pro ovládání podélného nebo příčného posuvu
- Vypínače odpovídají normě EN ISO 13849
- Podstavec pro soustruh se stabilní ocelovou konstrukcí
- Čtyřstranný nožový držák
- Nouzové vypínače vpravo i vlevo na podstavci

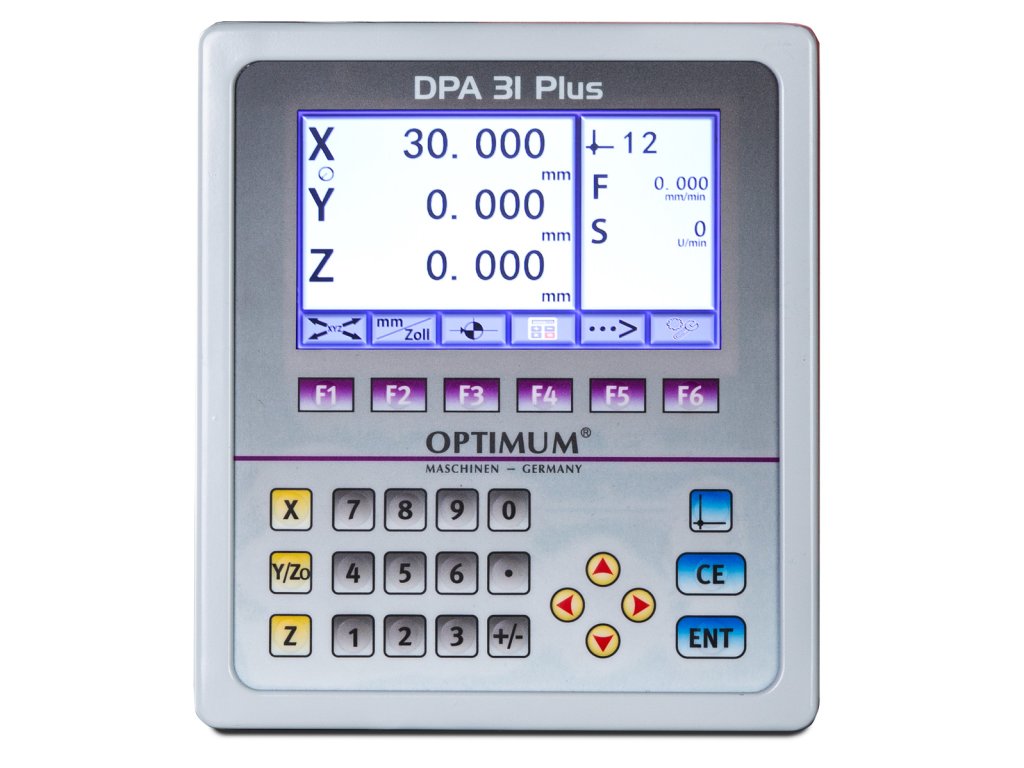

- Digitální odměřování polohy DPA 31 Plus:
- Měřící lišta s čtecí hlavou na podélném suportu
- Magnetické pásky na příčném a nožovém suportu
- Přehledná fóliová klávesnice
- Vysoká pracovní přesnost
- Snížené procento chyb
- Osa X, Y, Z0, Z s 8-místným displejem
Doplňkové parametry
| Kategorie: | Soustruhy na kov |
|---|---|
| EAN: | 4030635040702 |
| Výška hrotu: | 165 mm |
| Max. točný průměr nad ložem: | 330 mm |
| Max. točný průměr nad suportem: | 216 mm |
| Šířka lože: | 190 mm |
| Vzdálenost mezi hroty: | 1000 mm |
| Kužel vřetena: | MK5 |
| Upnutí vřetene: | Camlock DIN ISO 702-2 č. 4 |
| Otáčky: | 65–2000ot/min |
| Plynulá změna otáček: | Ne |
| Otáčky - provedení Vario: | 11–2500ot/min |
| Počet rychlostních stupňů: | 9 |
| Průchod vřetene: | 38 mm |
| Kužel pinoly koníka: | MK3 |
| Průměr pinoly: | 38 mm |
| Zdvih pinoly: | 100 mm |
| Posuv podélný: | 0,02 –0,4 mm/ot. (24 ) |
| Posuv příčný: | 0,01 –0,2 mm/ot. (32 ) |
| Max. posuv nožového suportu: | 90 mm |
| Max. posuv příčného suportu: | 168 mm |
| Závit metrický: | 0,4 – 10 mm/ot. (26 ) |
| Příkon: | 1,5 kW |
| Elektrické připojení: | 400 V |

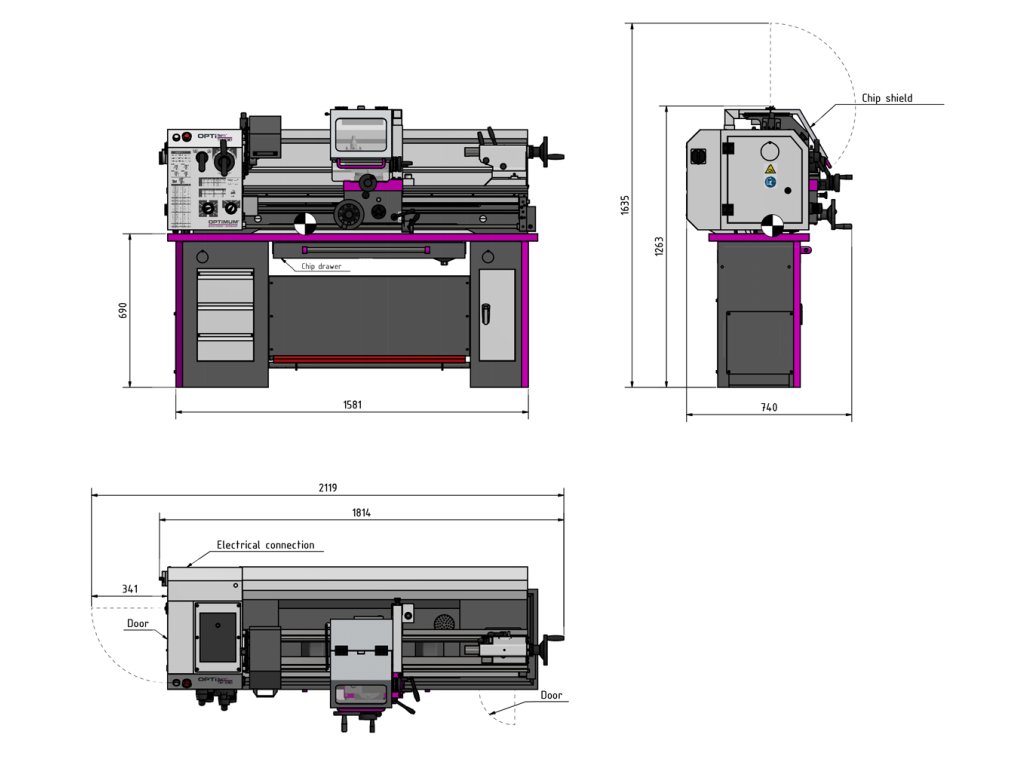

| Rozměry (š × v × h): | 1760×1320×745mm |
| Hmotnost: | 440 kg |
